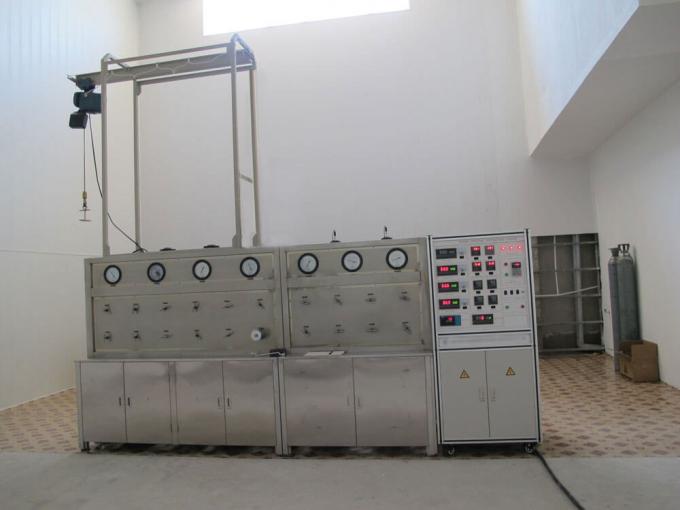

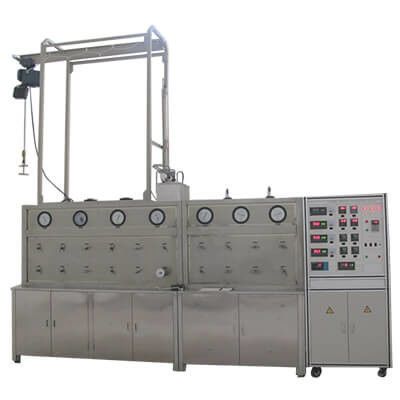

دستگاه استخراج کربن دی اکسید فوق انتقادی ضد زنگ 220 ولت کنترل PLC

پارامترهای فنی استخراج مایع فوق بحرانی روغن CBD طبیعی

24L * 2 دستگاه استخراج CO2 فوق بحرانی است که عمدتا شامل کتری استخراج، کتری جداسازی، CO₂پمپ فشار بالا، پمپ رانر، سیستم خنک کننده، سیستم تبادل گرما، CO₂مخزن مخزن، مایع سنج، سیستم تصفیه، اندازه گیری جریان، سیستم کنترل دمای، دستگاه حفاظت از ایمنی، سیستم بالا بردن بطری تغذیه، و غیره.

پیکربندی های دقیق این مجموعه تجهیزات استخراج CO2 فوق بحرانی:

1. آب آشاميدن

کتری استخراج مجهز به سیستم گرمایش گردش آب و بطری تغذیه برای مواد جامد و مایعات است، دمای تنظیم می شود.

مواد: 0Cr18Ni9 حجم: 24L * 2 مجموعه حداکثر فشار عملیاتی: 40MPa

2آب آشاميدن جدا کننده

کتری جدا کننده مجهز به سیستم گرمایش گردش آب است، دمای تنظیم می شود.

مواد: 0Cr18Ni9 حجم: 10L * 2 مجموعه حداکثر فشار عملیاتی: 30MPa

3. CO₂پمپ فشار بالا

جریان (سه پلنگر): 0 ~ 400L / h، قابل تنظیم با تبدیل فرکانس.

حداکثر فشار کاری: 40Mpa، سر پمپ مجهز به سیستم خنک کننده.

4پمپ آموزش

جریان (دو پلنجر): تنظیم مکانیکی 1/420L/h.

حداکثر فشار عملیاتی: 40Mpa.

5سیستم خنک کننده

ظرفیت خنک کننده: 15000Kcal/h، خنک کننده هوا یا آب.

محدوده کنترل دمای: -5°C+5°C، برآورده کردن الزامات تکنولوژیکی.

6سیستم تبادل گرما

مواد: 0Cr18Ni9. مشخصات: Φ14، Φ18. حداکثر فشار کاری: 40MPa، 30MPa.

سیستم مبادله گرما مجهز به سیستم گرمایش گردش آب است، دمای تنظیم می شود.

7. CO₂مخزن مخزن

مواد: 0Cr18Ni9 حجم: 20L * 1 مجموعه حداکثر فشار کار: 16MPa

8. اندازه گيري سطح مايع

مواد: 0Cr18Ni9 حداکثر فشار کاری: 16MPa

9. اندازه گيري جريان و اندازه گيري تجميعي

مشخصات: اندازه گیری جریان نوع فلز لوله شناور با صفحه نمایش دیجیتال از راه دور ارسال 40 ~ 400L / h.

واحد نمایش دیجیتال: نشان دهنده جریان فوری و جریان تجمعی به ترتیب.

10. سيستم کنترل درجه حرارت

محدوده کنترل: قابل تنظیم از دمای اتاق تا 75°C (حمام آب).

دقت کنترل دمای پویا: ±1°C، صفحه نمایش دیجیتال دو صفحه.

11دستگاه حفاظت از ایمنی

خروجی پمپ با فشار بالا مجهز به یک فشار سنج متصل الکترونیکی با فشار کار تنظیم شده و حفاظت از فشار بیش از حد پمپ است.

آب آشامیدنی استخراج، آب آشامیدنی جدایی، ستون اصلاح،مخزن مخزن و سایر مخزن ها با دریچه ایمنی و محافظت از فشار بیش از حد اتوماتیک با توجه به حداکثر فشار عملیاتی آنها مجهز هستند..

12فیلتر تصفیه

مواد: 0Cr18Ni9 مشخصات: 5L/16MPa

13. سیستم بالا بردن سیلندر تغذیه

سیستم بلند کردن بطری تغذیه با یک بلوک الکتریکی برای بارگذاری و تخلیه بطری تغذیه مجهز است.

14. خط لوله

دریچه ها و لوله ها به ترتیب DW14 و DW18 هستند.

کانتینرها، دریچه ها، لوله ها و لوله هایی که با مایعات تماس دارند از فولاد ضد زنگ 0Cr18Ni9 ساخته شده اند. میله دریچه پس از درمان حرارتی، محکم و با دوام است.

15ویژگی های ابزار

حلقه چک آب آشامیدنی می تواند به سرعت باز شود.

CO₂استفاده در گردش.

16. برق و گاز

منبع برق: سیستم سه فاز و چهار خط 380V / 50HZ، با کل قدرت 35KW برای TOP220-40-48 و قدرت کار عادی 20KW.

CO₂: درجه غذایی ≥99.5٪، وزن خالص واحد بطری ≥22 کیلوگرم، تهیه شده توسط کاربر.

17ابعاد نصب

این دستگاه برای نصب در ماژول مورد استفاده قرار می گیرد، با ابعاد نصب (طول * عرض * ارتفاع) 5.5 * 5 * 4.5m. فضای عملیاتی به علاوه رزرو شده است.

پارامترهای فنی دستگاه استخراج مایعات فوق بحرانی 24L*3

ویژگی های اصلی دستگاه اکستراسیون فوق بحرانی CO2 TOPTION:

1می توان آن را در دمای نزدیک به طبیعی بدون از بین بردن مواد فعال بیولوژیکی استخراج کرد.به ویژه برای جداسازی و استخراج مواد حساس به گرما و به راحتی اکسید شده مناسب است.

2. این عصاره هیچ محلول باقیمانده ای ندارد، بنابراین آن را "100٪ طبیعی" می نامند.

3پارامترهای فرآیند استخراج آسان برای تنظیم و کنترل هستند و محصولات دارای بازده بالایی هستند.

4روش استخراج کوچک، فرآیند ساده، بهره وری بالا و مصرف انرژی کم

5. CO₂ارزان و آسان برای استفاده، غیر سمی و بدون مزه، تولید نمی کند

6کار کردن و تنظیمش آسونه

7. خوب انتخابی. می تونه اجزای مورد نیاز رو بر اساس فشار و دمای کنترل استخراج کنه

8. دمای کار کم. عملیات اغلب در دمای اتاق اتفاق می افتد، که برای مواد حساس به گرما بسیار بهتر است.باید از واکنش اکسیژن و نور اجتناب کرد.، محصول می تواند طعم طبیعی خود را حفظ کند.

9تا يه قدم ديگه تمومش کن، فرمانده₂که روی محصولات باقی نموند.

10. CO₂نوع گاز غیر سمی، بی مزه، قابل اشتعال، ارزان و می تواند چرخه استفاده شود.

11سرعت استخراج سريع

پارامترهای فنی دستگاه استخراج مایعات فوق بحرانی 24L*3

ویژگی های اصلی دستگاه اکستراسیون فوق بحرانی CO2 TOPTION:

1می توان آن را در دمای نزدیک به طبیعی بدون از بین بردن مواد فعال بیولوژیکی استخراج کرد.به ویژه برای جداسازی و استخراج مواد حساس به گرما و به راحتی اکسید شده مناسب است.

2. این عصاره هیچ محلول باقیمانده ای ندارد، بنابراین آن را "100٪ طبیعی" می نامند.

3پارامترهای فرآیند استخراج آسان برای تنظیم و کنترل هستند و محصولات دارای بازده بالایی هستند.

4روش استخراج کوچک، فرآیند ساده، بهره وری بالا و مصرف انرژی کم

5. CO₂ارزان و آسان برای استفاده، غیر سمی و بدون مزه، تولید نمی کند

6کار کردن و تنظیمش آسونه

7. خوب انتخابی. می تونه اجزای مورد نیاز رو بر اساس فشار و دمای کنترل استخراج کنه

8. دمای کار کم. عملیات اغلب در دمای اتاق اتفاق می افتد، که برای مواد حساس به گرما بسیار بهتر است.باید از واکنش اکسیژن و نور اجتناب کرد.، محصول می تواند طعم طبیعی خود را حفظ کند.

9تا يه قدم ديگه تمومش کن، فرمانده₂که روی محصولات باقی نموند.

10. CO₂نوع گاز غیر سمی، بی مزه، قابل اشتعال، ارزان و می تواند چرخه استفاده شود.

11سرعت استخراج سريع

پارامترهای فنی دستگاه استخراج CO2 فوق بحرانی

مزاياي شما از دستگاه استخراج CO2 فوق انتقادي برند TOPTION براي CBD:

1اکستراکتور مجهز به باز کردن سریع است، مکانیسم باز کردن سریع طراحی ویژه (تکنولوژی معرفی شده از ایالات متحده) را اتخاذ می کند و کتری سوئیچ قابل حمل و سریع است.

2. استخراج کننده و جدا کننده از فولاد ضد زنگ ساخته شده اند که دارای قدرت بالا و عمر طولانی هستند.

3طراحی بی نظیر سیلندر، که افزایش تماس موثر با مواد در اکستراکتور غلبه بر پدیده ′′بای پاس ′′ CO₂، بهره وری استخراج و بهره وری را بهبود می بخشد و زمان استخراج را کاهش می دهد.

4سیستم تبادل گرما مجهز به دستگاه گرمایش الکتریکی است. دمای می تواند به صورت خودسر تنظیم شود و گرمایش پایدار و یکنواخت است.

5. استفاده از واحد خنک کننده از تکنولوژی سرمایه گذاری مشترک، اثر خنک کننده خوب است، ظاهر زیبا است.

6. تجهیزات دارای امنیت قابل اعتماد: علاوه بر دستگاه فشار دارای حاشیه ایمنی کافی است، اکستراکتور، جدا کننده، تبخیرگر مجهز به شیر ایمنی، و CO₂خروجی پمپ دارای محافظت محدود فشار است، کل واحدها در هنگام فشار بیش از حد متوقف می شوند.

7عملکرد سیستم کنترل ساده است: فشار استخراج و جداسازی، دمای گرمایش و خنک سازی، جریان CO2 می تواند توسط فرآیند تعیین شود.

8.کنترل متمرکز کامپیوتر، صفحه نمایش و کنترل صفحه لمسی LCD رنگی 17 اینچی، سرعت بالا، مایکرو پردازنده با عملکرد بالا، همکاری با شرکت نرم افزار خود توسعه می تواند سیگنال های چند کانال را در همان زمان از تست، ضبط، نمایش، آژیر و کنترل خروجی را درک کند,و دارای رابط USB است، می تواند داده های تاریخ پشتیبان U disk را وارد کند، یا چاپگر را برای چاپ منحنی تاریخ و داده ها متصل کند. (این تابع اختیاری است).

9. استفاده از فرکانس کنورتر برای تنظیم جریان CO2، که مناسب برای فرآیند و صرفه جویی در انرژی است.
