| قیمت: | negotiable |
| دوره تحویل: | 15-20 روز کاری |
| روش پرداخت: | LC، T/T، PayPal، Western Union، پرداخت کم مبلغ، Money Gram |
پمپ مولکولی خلاء بالا حرفه ای برای تجهیزات تقطیر مولکولی استفاده می شود.
|
نه، نه |
نام |
پارامترها |
یادداشت |
|
1 |
فشار محدودی واحد |
<1.5×10-4پدر |
|
|
2 |
نرخ پمپاژ واحد |
۶۰۰ لیتر در ساعت |
|
|
3 |
نسبت فشرده سازی پمپ مولکولی |
>109 |
N2 |
|
4 |
سیستم از فشار خلاء استفاده می کند |
6×10-2پدر |
|
|
5 |
حالت حرکت دریچه خلاء |
راهنما |
|
|
6 |
حالت حرکت شیر شارژ هوا |
راهنما |
|
|
7 |
فشار شدید پمپ خلاء مرحله جلو |
5×10-2بابا |
|
|
8 |
قدرت پمپ خلاء مرحله جلو |
1.1Kw |
|
|
9 |
سرعت اسمی پمپ مولکولی |
24000 دور در دقیقه |
|
|
10 |
فلنج ورودی هوا با دستگاه خلاء |
DN150 |
|
|
11 |
فلنج خروجی |
KF40 |
|
|
12 |
فشار شروع توصیه شده پمپ مولکولی |
<1×101پدر |
|
|
13 |
زمان شروع پمپ مولکولی |
4.5 دقیقه |
|
|
14 |
زمان توقف پمپ مولکولی |
هفت دقیقه |
|
|
15 |
حالت خنک کننده |
خنک کننده هوا |
|
|
16 |
درخواست قدرت |
220/50 هرتز |
|
مدل |
ماده |
پارامترهای فنی | |
|
VRD-30 |
نرخ مکش |
50 هرتز |
30 متر در ساعت |
|
8.3 لیتر/ ثانیه |
|||
|
فشار جزئی شدید ۰ فشار بدون هوا(بابا) |
4×10-2 |
||
|
فشار کل شدید ۰ فشار بدون هوا(بابا) |
4×10-1 |
||
|
فشار کل شدید ٪ فشار هوا(بابا) |
8×10-1 |
||
|
منبع برق |
تک فاز |
||
|
قدرت موتور(KW) |
1.1 |
||
|
دهان ورودی و خروجی هوا DN |
KF40 |
||
|
مقدار روغن |
1.3-2.0L |
||
|
سرعت موتور(rpm) |
50 هرتز |
1440 دور در دقیقه |
|
|
دمای محیط کاری |
5 تا 40°C |
||
|
سر و صدا (dB) |
≤58 |
||
|
وزن(کیلوگرم) |
۴۳ کیلوگرم |
||
تقطیر مولکولی مسیر کوتاه

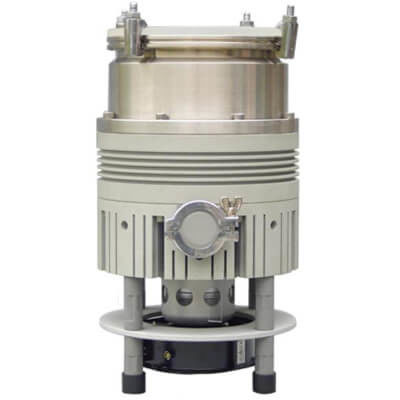

پمپ مولکولی پیچیده TY
سری TY از پمپ مولکولی پیچیده شامل پمپ توربومولکولی و پمپ کشش نوع صفحه است، همچنین دارای سرعت پمپ زمانی که جریان مولکولی پمپ توربومولکولی، نسبت کاهش فشار،سرعت پمپ و پمپ فشار بالا کشش قوی، ویژگی های نسبت فشرده سازی، دامنه کاربرد پمپ مولکولی را گسترش می دهد.
پمپ مولکولی ترکیبی غیر انتخابی برای گاز پمپاژ شده، بدون اثر حافظه، نسبت فشرده سازی بالا به دلیل وزن مولکولی بزرگ گاز،به طوری که پمپ نیاز به سرد دام و یک روغن می تواند به دست آوردن تمیز کردن بازر خلاء بالا و خلاء فوق العاده بالا.که به طور گسترده ای در الکترونیک، فلزات، صنعت شیمیایی، زمینه های مختلف تحقیقات و تکنولوژی خلاء استفاده می شود.
پارامترهای فنی پمپ مولکولی سری TY:
|
TYسریCمجتمعمولکولیPump داده های فنی |
|||||||
|
داده های فنی |
TYFB-600 |
TYFB-1200 |
TYFB-1600 |
||||
|
فلنج خلاء بالا |
150 سی اف |
160 ISO-K |
200 سی اف |
200 ISO-K |
250 سی اف |
250 ISO-K |
|
|
فلنج خط جلو |
۴۰ KF |
۴۰ KF |
50 KF |
||||
|
نرخ پمپ (L / S) |
600 |
1200 |
1600 |
||||
|
نسبت فشرده سازی |
N2 |
> 108 |
> 109 |
> 109 |
|||
|
H2 |
> 8X103 |
> 1X104 |
> 8X103 |
||||
|
فشار نهایی (Pa) |
<8 × 10️8 |
<6 × 10️7 |
<6 × 10️8 |
3 × 10️7 |
<5 × 10️8 |
<2 × 10️7 |
|
|
تعداد چرخش موتور (rpm) |
24000 |
24000 |
24000 |
||||
|
مقدار ارتعاش (um) |
≤0.1μm |
≤0.1μm |
≤0.1μm |
||||
|
زمان شروع (دقیقه) |
4.5 |
4.5 |
6 |
||||
|
زمان توقف (دقیقه) |
7 |
7 |
8.5 |
||||
|
پمپ خط جلو توصیه می شود (L / S) |
4 تا 8 |
8 تا 15 |
15 |
||||
|
روش خنک کننده |
آب خنک (هوا خنک) |
آب خنک (هوا خنک) |
آب خنک (هوا خنک) |
||||
|
دمای هوای محیط پمپ (°C) |
≤28 |
≤28 |
≤28 |
||||
|
دمای آب خنک کننده (°C) |
≤25 |
≤25 |
≤25 |
||||
|
جریان آب خنک کننده آب خنک کننده (L / min) |
1 |
1 |
1 |
||||
|
دمای پخت پمپ (°C) |
<120 |
<120 |
<120 |
||||
|
قدرت گرمایش (w) |
<550 |
<600 |
<700 |
||||
|
ولتاژ ورودی بخاری (v) |
AC220 |
AC220 |
AC220 |
||||
|
مقدار پر شده از روغن (میل) |
100 |
100 |
100 |
||||
|
جهت نصب |
عمودی ± 5 ° |
عمودی ± 5 ° |
عمودی ± 5 ° |
||||
|
وزن پمپ (کیلوگرم) |
≈29 |
≈34 |
≈39 |
||||
TY سری مولکول های پیچیده پمپ تراکم نسبت منحنی از نیتروژن و هیدروژن
|
|
